Unir tubería HDPE enterrada con accesorios mecánicos
La junta es el punto que se infiltra y es el único que no se puede inspeccionar.
Minería · Aplicación 5 de 9
Drenaje, alcantarillado y manejo de aguas

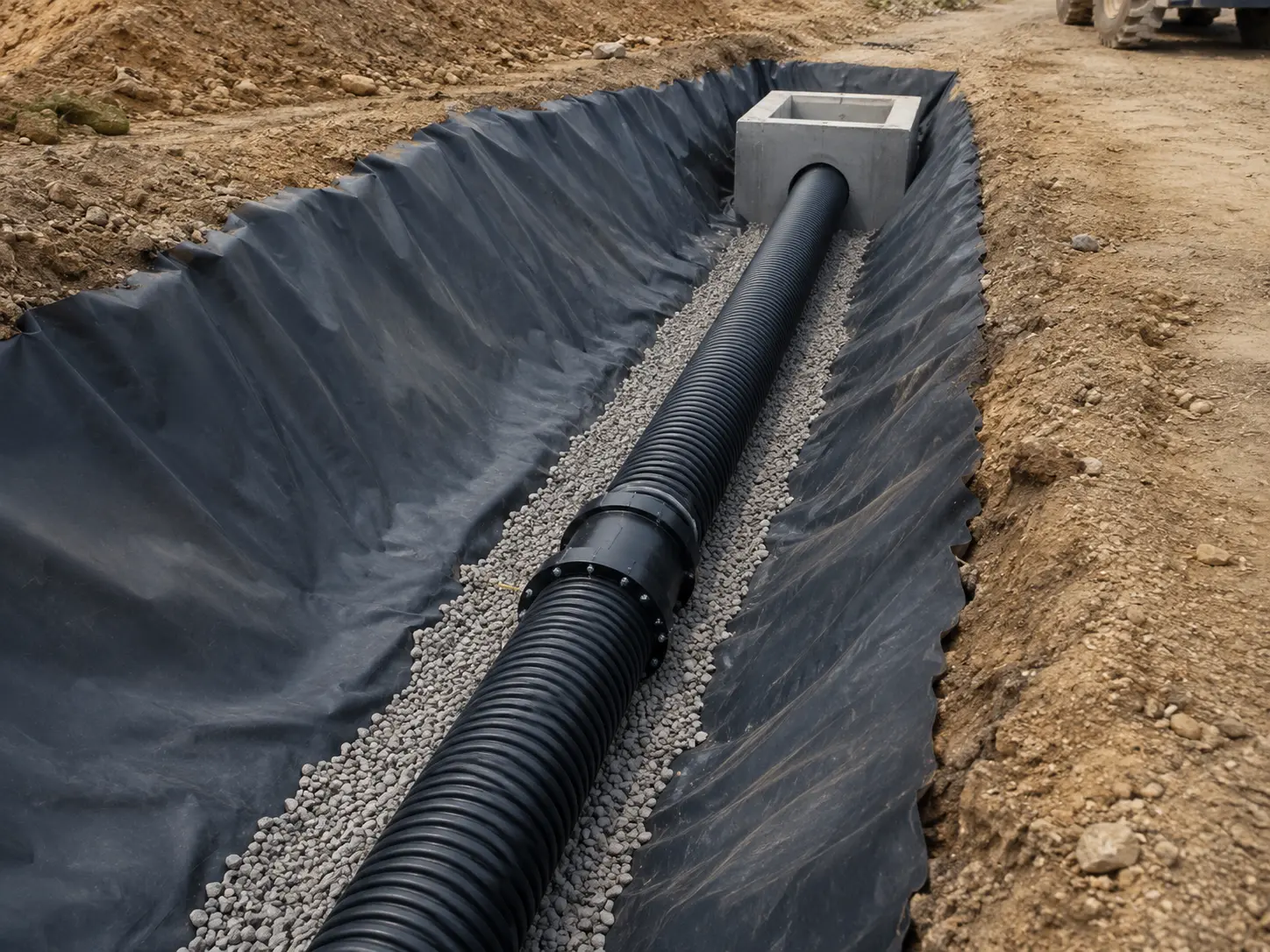

Conducción de agua de contacto y no contacto, drenaje subterráneo de plataformas y alcantarillado interno del campamento. La tubería corrugada de doble pared resuelve la mayoría de estos tramos con menor peso y montaje más rápido.
Doble paredTubería corrugada
PE100Termofusión a tope
Sin infiltraciónJunta soldada
LivianaMontaje sin equipo pesado
En corto
- La corrugada de doble pared resuelve la mayoría de tramos de drenaje y alcantarillado interno con menos peso y montaje más rápido.
- Donde la junta debe ser estanca sin puntos de infiltración, la solución es HDPE PE100 termofusionado.
- Agua de contacto y agua de no contacto se conducen separadas: mezclarlas multiplica el volumen a tratar.
- Los canales de conducción de agua de contacto se revisten; el suelo desnudo infiltra justo lo que se quería controlar.
El problema
El tramo que se infiltra es el que no se puede inspeccionar
El manejo de aguas de una operación minera combina redes muy distintas: drenaje de plataformas, conducción de agua de contacto, alcantarillado de campamento y evacuación de escorrentía. Cada una tiene una exigencia diferente y por eso conviven materiales distintos en la misma obra.
El punto crítico es siempre la unión. Una tubería enterrada con accesorio mecánico depende de una junta que no se puede inspeccionar, que trabaja con movimientos del terreno y que se infiltra sin que nadie lo note hasta que aparece un hundimiento o un caudal donde no debería haberlo.
La termofusión resuelve eso convirtiendo la línea en una pieza continua del mismo material. Cuesta más en montaje y menos en toda la vida útil, sobre todo en tramos donde reparar significa excavar bajo una vía de acarreo.
El sistema
Capa por capa, y para qué sirve cada una
Ninguna capa sustituye a otra. Quitar la que parece prescindible es lo que convierte una obra correcta en una reparación.
Trazado y pendiente
La pendiente se replantea antes de excavar. Un contrapendiente local acumula sólidos y termina taponando.
Cama de apoyo
Arena o material seleccionado, sin piedra. Es lo que evita la deformación ovalada del tubo.
Tubería
Corrugada de doble pared en drenaje y alcantarillado; PE100 termofusionado donde la estanqueidad manda.
Uniones
Campana con anillo en corrugada, termofusión a tope o electrofusión en PE100.
Relleno lateral compactado
La rigidez del conjunto tubo-suelo la aporta el relleno, no solo el tubo.
Cámaras y buzones
Puntos de inspección y limpieza en cambios de dirección y cada tramo recto de longitud definida.
Criterios
Qué se especifica y por qué
Punto de partida para una conversación técnica. El valor definitivo sale de las condiciones reales del proyecto, no de la tabla.
| Parámetro | Valor típico | Por qué |
|---|---|---|
| Drenaje y alcantarillado | Corrugada doble pared | Rigidez anular con poco peso y montaje rápido. |
| Línea estanca enterrada | HDPE PE100 termofusionado | Junta del mismo material, sin punto de infiltración. |
| Cama de apoyo | Arena o selecto, espesor definido | Evita la ovalización y el punzonamiento del tubo. |
| Relleno lateral | Compactado por capas | La interacción tubo-suelo es la que aporta rigidez. |
| Agua de contacto | Canal revestido o tubería cerrada | Separarla del agua limpia reduce el volumen a tratar. |
| Inspección | Cámaras en cambios de dirección | Sin puntos de acceso, la limpieza obliga a excavar. |
Lo que sale mal
Tres errores que se repiten
No son casos raros: son los que aparecen una y otra vez en obras que llegan a nosotros para repararse.
Apoyar el tubo sobre el fondo de zanja sin cama
La carga se concentra en la generatriz inferior y el tubo se deforma.
Mezclar agua de contacto con escorrentía limpia
Se multiplica el caudal que hay que tratar y el costo operativo con él.
Cómo trabajamos
Control de ejecución y datos para cotizar
Qué controlamos en obra
- Replanteo de pendientes verificado antes del relleno.
- Registro de parámetros de termofusión por junta: temperatura, presión y tiempo de enfriamiento.
- Prueba hidráulica por tramo antes de cubrir.
- Verificación de compactación del relleno lateral por capas.
- Inspección con cámara en tramos críticos, cuando el proyecto lo contempla.
Qué necesitamos de usted
- Longitud por tramo y diámetros previstos.
- Caudal de diseño y si transporta sólidos.
- Pendiente disponible entre puntos de entrega.
- Profundidad de enterrado y cargas de tránsito sobre la línea.
- Tipo de agua: contacto, no contacto o residual doméstica.
- Puntos de conexión existentes a los que hay que empalmar.
Con estos datos devolvemos una recomendación con metrado y alcance en 24 horas hábiles. Si falta alguno, lo resolvemos en la visita técnica.
Preguntas frecuentes
Lo que más nos preguntan sobre alcantarillado
¿Cuándo conviene corrugada y cuándo HDPE liso?
Corrugada de doble pared cuando la exigencia es rigidez y drenaje con montaje rápido, típicamente gravedad y baja presión. HDPE liso PE100 cuando hay presión, cuando la estanqueidad debe ser absoluta o cuando el tramo va bajo una vía y reparar significa cortar la operación.
¿La corrugada resiste el tránsito de camiones?
Sí, si el conjunto está bien resuelto: rigidez anular adecuada, cama de apoyo, relleno lateral compactado y altura mínima de cobertura respetada. La capacidad de carga la da el sistema tubo-suelo, no el tubo aislado.
¿Se puede empalmar HDPE con tubería existente de otro material?
Sí, con accesorios de transición o brida. El criterio es dejar el empalme en cámara accesible en vez de enterrado, para que la única junta distinta de la línea sea inspeccionable.
¿Qué pendiente mínima se necesita en alcantarillado?
La que garantice velocidad de autolimpieza para el caudal de diseño. Trabajar con menos pendiente de la necesaria es lo que convierte un colector nuevo en un colector que se atora cada temporada.
